Kit de montaje Balcón-II con 2x brazos tensores

Kit de montaje Balcón-II (Cuerdas Tensadas)

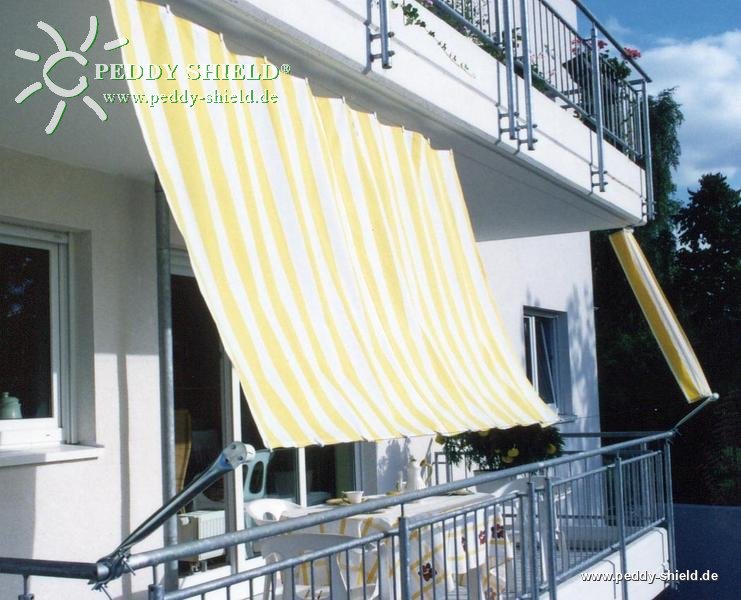

Para balcones salientes, con techo y pasamano – protección perfecta contra el sol, lluvia, viento y vista

• Los kits contienen todos los elementos necesarios para montar el sistema de “Cuerdas Tensadas” – dos cables de acero inoxidable entre cuales se estira el toldo de sol. El toldo no hace parte de los kits de montaje! Hay que pedirlo adicionalmente.

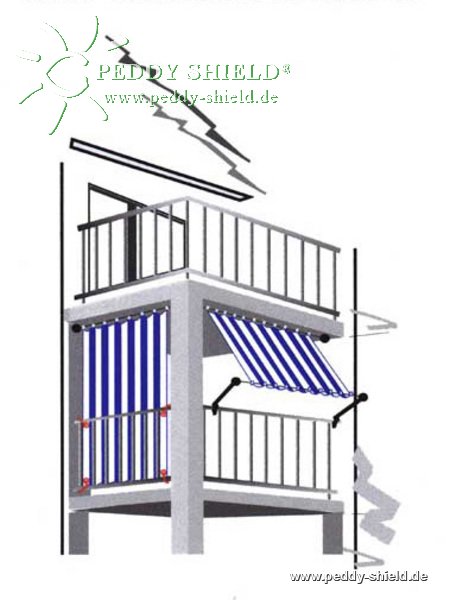

• Los balcones salientes, normalmente, tienen un pasamano y otro balcón en el piso superior (techo). El cable de acero inoxidable superior se monta en el balcón superior (techo), el otro en el pasamano. Entre los dos cables el toldo de sol puede ser  movido fácilmente.
• Los toldos de sol adecuados para el kit de montaje tiene que encomendar separadamente.
• Para alturas normales (hasta 245 cm) recomendamos el toldo de sol 270x140 cm
• Para alturas mayores recomendamos el toldo de sol 330x200 cm
• Todos disponibles en colores diferentes

Consejos prácticos

• Los toldos de sol montados pueden ser movidos lateralmente – usted escoge donde quiere la sombra
• En balcones más anchos se puede colocar 2 toldos de sol 270x140 cm, en los mismos cables, uno al lado del otro
• Cruzando los ganchos deslizantes vecinos de los dos toldos, este se mueve como un único – así es más práctico para lavar que cuando un toldo estuviera cosido al otro
• Si e lancho de los toldos fuera superior al ancho del balcón, es posible doblar los toldos, formando pliegues
• También es posible cortar el toldo

Consejos de montaje

• Los kits de montaje y los toldos de sol pueden ser montados e desmontados fácilmente – puede llevar el sistema si muda de casa

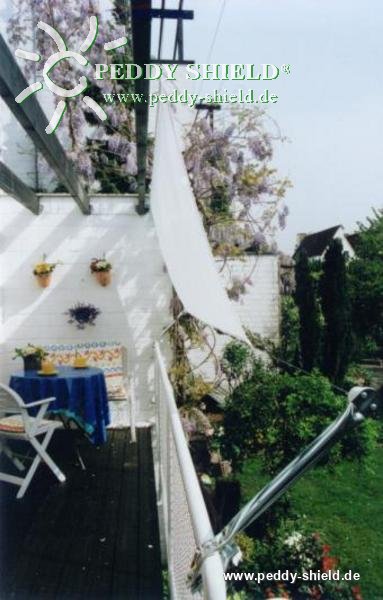

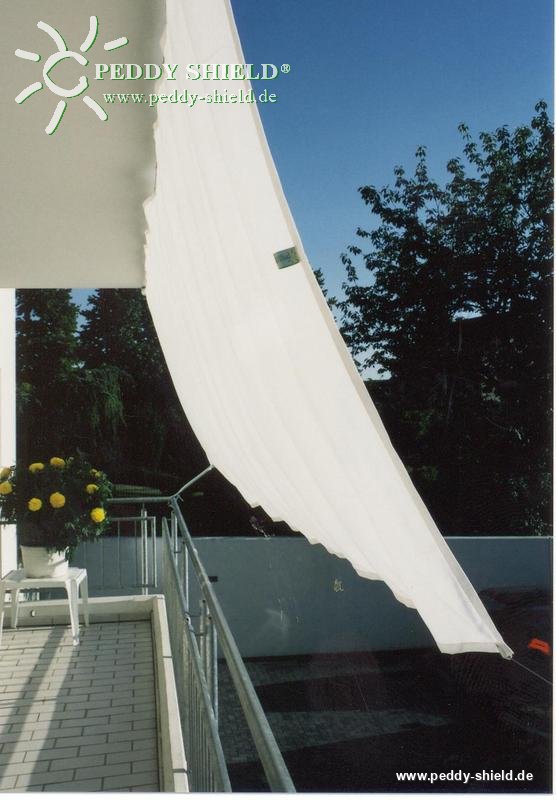

• El cable de acero inferior se estira entre los dos brazos tensores montados en el pasamano con inclinación hacia fuera
• Apto casi para todos los pasamanos existentes: redondos, cuadrados o planos – montaje estable y seguro – hasta 7 m de anchura del cable. Por debajo del pasamano se precisa de un espacio libré, +/- una palma de mano para fijar el brazo tensor
• El cable superior se estira entre los dos tensores montados en el techo mediante los hierros angulares - también hasta 7 m de anchura máxima del cable

Secuencia del montaje:

- Montar primero un brazo tensor con su fijación en el pasamano, inclinado hacia fuera, para que la lluvia no caiga dentro del balcón o en la balaustrada (su vecino de abajo también se lo agradece)

- Tiene que apretar bien el brazo en el pasamano para que pueda aguantar la tensión del cable (para controlo empúrralo fuertemente con una mano)

- Montar el segundo brazo tensor de la misma manera y estira el cable de acero inferior entre los dos tensores

- Enganchar los ganchos deslizantes del toldo en el cable (girar los ganchos 90°) y extender el toldo hasta las posiciones extremas

- Utilizar el gancho deslizante extremo en cada lado para marcar los pontos de fijación del cable superior en el techo

- Montar los hierros angulares y los tensores en los pontos marcados, estirar el cable superior entre los dos y enganchar los ganchos deslizantes del lado superior del toldo en el cable

- Finalmente, pasar un trapo con algunas gotas de aceite por los cables para garantir que el toldo se desliza fácilmente

Toldos / “Cuerdas Tensadas” – Accesorios

• Frenos de ganchos deslizantes mantienen el toldo abierto en la posición deseada, evitan que el viento lo dispersa y lo detienen en la posición “parking” en caso de viento fuerte

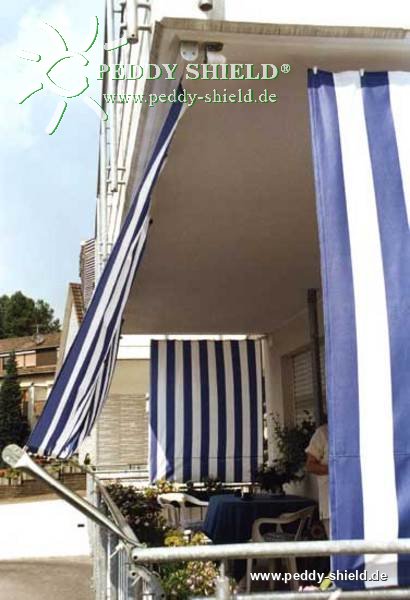

• Toldo Vertical para protección lateral contra vista, viento y lluvia

Cada Kit de montaje Balcón-II contiene la técnica completa de “Cuerdas Tensadas” necesaria para el montaje y la tensión de dos cables de acero inoxidable.

Con un toldo 270x140 cm, conveniente para el kit, resultará una protección atractiva contra sol, viento y vista. Puede seleccionar entre diferentes colores. (El toldo no hace parte del kit de montaje Balcón-II)

Contenido del embalaje:

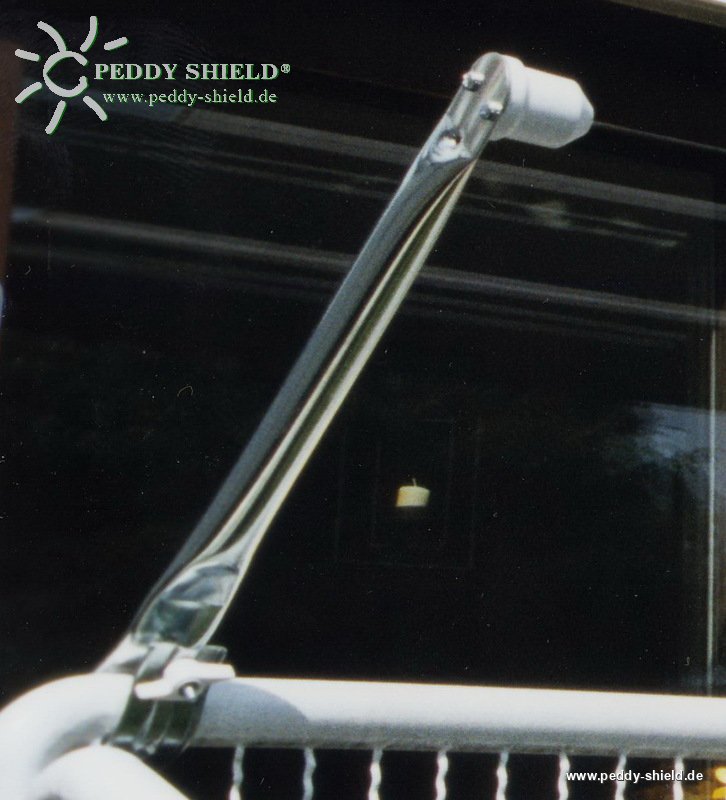

- 2x brazos tensores, acero cincado, para estirar y tensar el cable inferior en el pasamano, extensible hasta +/- 45 cm (deja suficiente espacio para una florera)

- 2x fijación de los brazos tensores + 2x apoyos de montaje para una fijación segura en el pasamano (sirve también para pequeños o planos)

- 2x placas de protección (evitan arañazos en el pasamano)

- 2x hierros angulares para la fijación de los tensores en el techo o en la pared (del cable superior)

- 4x tensores, sistemas completos, que consisten de: 4x tapones de cubierta de tensores (blanco), 4x ganchos de tensión con tornillos para fijar y tensar los dos cables de acero inoxidable (dejar 2-3 cm margen en cada lado), 1x llave de tuercas

- 1x 14 m de cable de acero inoxidable, 2 mm de diámetro, con superficie especialmente lisa, para extender los toldos entre dos cables con anchura máxima de 7 m cada

Atención: después de la primera instalación, o cuando los ganchos deslizantes (enganchados en el toldo) no corren fácilmente, tiene que lubrificar los cables. (poner algunas gotas de aceite en un trapo pequeño y pasarlo por los cables)

- Todo el material pequeño necesario: tornillos y tarugos

Sin toldo de sol, para que pueda escoger entre toldos prefabricados en diferentes colores y tamaños:

- para alturas normales hasta 245 cm:  toldo de sol 270x140 cm

- para alturas mayores: toldo de sol 330x200 cm

Toldos / “Cuerdas Tensadas" – Accesorios

• Frenos de ganchos deslizantes mantienen el toldo abierto, evitan que el viento lo dispersa y lo detienen en la posición “parking” en caso de viento fuerte
• Toldo Vertical para protección lateral

Protección contra sol y vista en cada balcón

Kit de montaje Balcón-II para balcones salientes con pasamano y techo

Contiene la técnica completa de “Cuerdas Tensadas” para fijar y estirar dos cables de acero inoxidable, que sirven de amarro para los toldos.

- En pisos de alturas normales hasta 245 cm se utiliza toldos de sol 270x140 cm (con los ganchos deslizantes en los lados más anchos); la distancia entre los dos cables de acero inoxidable en este caso debe ser de +/- 142 cm.

- Antes de empezar con el montaje debe definir las posiciones y alturas en que pretende instalar los cables

1.    Cable inferior entre los dos brazos tensores

- Montar primero un brazo tensor con su fijación en el pasamano, inclinado levemente hacia fuera para que la lluvia pueda correr afuera

- Colocar las placas de protección en el pasamano

- Colocar la fijación en la parte curvada del brazo y apretarla bien en el lado interior del pasamano

- de la altura del montaje de los brazos (inclinación) depende si – con una distancia pequeña entre toldo y pasamano, tiene más protección contra la vista desde fuera – o si prefiere una vista libre para fuera (en posición sentada), con una colocación más alta del toldo.

2.    Cable superior en el techo (o entre las paredes)

- Para determinar la posición exacta del segundo cable (superior) utilice el toldo como medida: montar los ganchos deslizantes en el toldo, engancharlos en el cable inferior (montado entre los brazos tensores), colocar el toldo en las posiciones extremas a la izquierda y a la derecha, y marcar en estas posiciones los pontos de montaje de los tensores superiores.

- Montar los hierros angulares en las posiciones marcadas, con 2 tornillos e 2 tarugos.

- Los tensores se fija en los dos hierros angulares.

- Estirar el segundo cable de acero inoxidable entre los dos tensores superiores

- Enganchar los ganchos deslizantes del lado superior del toldo en el cable superior (girar los ganchos 90° e enderezarlos en el cable)

- Finalmente, lubrificar los cables mediante un trapo con algunas gotas de aceite, para garantizar que el toldo se deslice fácilmente

Si quiere extender dos toldos en el mismo cable, existen dos posibilidades:

a) juntar los toldos cosiendo uno al otro, y

b) colocar los toldos, uno al lado del otro, y cruzar los ganchos deslizantes extremos de tal manera que cada toldo lleve al otro cuando tirado para el lado. Es mucho más fácil e práctico, también para un lavado futuro.

3. Herramientas necesarias

- Broca para piedras - de 8 mm

- Destornillador (+), grande e pequeño

- Alicate e martillo (para cortar el cable de acero limpio: dar un golpe con el martillo en la bica del alicate)

- 140 cm de cuerda + metro o cinta métrica para definir las posiciones de fijación de los tensores del cable de acero superior

4. Consejos

- cuando el toldo empezar a acumular polvo o suciedad – lavarlo a 40° C

- cuando los ganchos deslizantes no corren fácilmente – colocar algunas gotas de aceite en un trapo y frotar los cables

Accesorios útiles:

• Frenos de ganchos deslizantes
• Toldo vertical

Es tan fácil y práctico dar sombra a su balcón con toldos de la técnica de “Cuerdas Tensadas”

En caso de que cualquier día muda de casa: tuvimos el cuidado de poder desmontar e montar el sistema sin problemas, también  años después del primer montaje..
